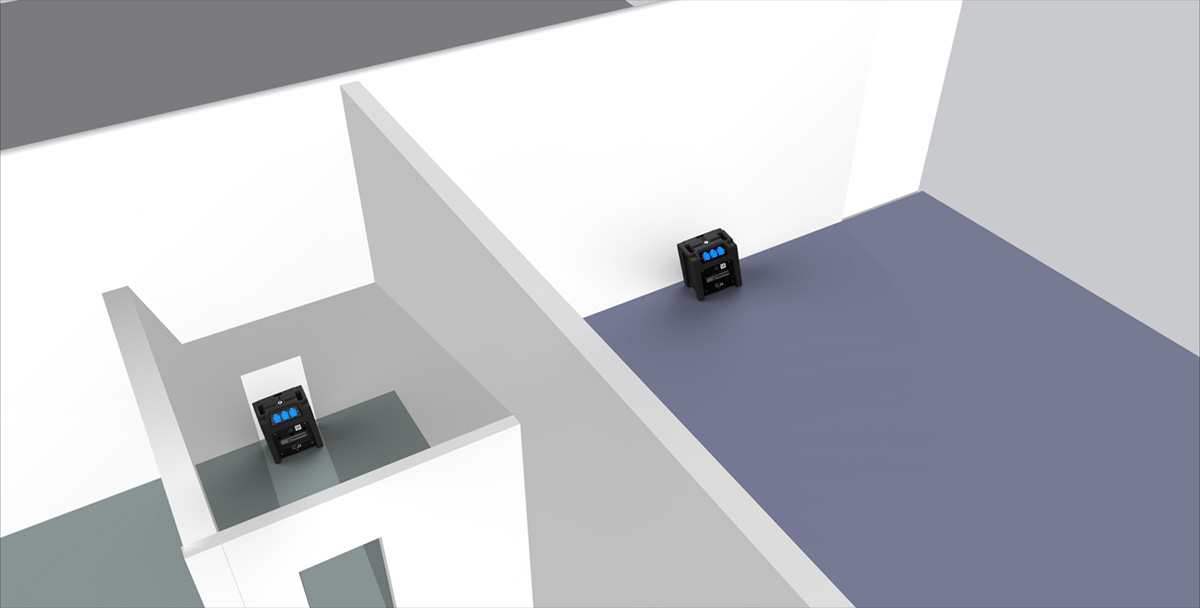

Das Design des Gehäuses THE CUBE ermöglicht Platzersparnis am Stand

Die Vorderseite des Gehäuses THE CUBE wurde so konzipiert, dass alle Elemente, einschließlich des Schutzfensters für die Leistungsschalter, eingebaut werden können.

Die Rückseite des Gehäuses wurde speziell so konzipiert, dass alle für den Aussteller bestimmten Steckdosen in die Dicke des Gehäuses integriert werden können.

Allgemeine Merkmale

Höhe: 40 cm – Breite: 37,5 cm – Tiefe: 30 cm
Gewicht: < 8 kg
Schutzfaktor: IP 44



Der Qualitätsstandard, den CUBE auf alle vertriebenen Schaltkästen anwendet!
Das Gehäuse der Verteiler wird in Frankreich hergestellt und erfüllt sehr strenge Qualitäts-Kriterien

Rotationsformen:
Aus rotationsgeformtem Polyethylen (PE), zu 100 % recycelbar, einteilig, hergestellt in Frankreich. Die starke Verrippung der Hülle von THE CUBE verleiht ihm eine sehr hohe Stabilität und Robustheit.

Mikrostrahlung:
Die Hülle von THE CUBE ist mikrogestrahlt. Durch dieses Verfahren erhält man eine raue Oberfläche, die wesentlich weniger kratzempfindlich und leicht zu reinigen ist.

Flammbehandlung:
Die Hülle von der Verteiler ist flammbehandelt. Bei diesem Verfahren wird die Oberfläche des Gehäuses mit einer Flamme behandelt. Dadurch werden die durch die Mikrokugelstrahlung entstandenen Kanten erheblich gehärtet. Das Ergebnis ist ein abriebfestes Gehäuse, trotz der Flexibilität des Materials.


Die wiederholten Handhabungen beim Auf- und Abbau sowie bei der Lagerung wurden berücksichtigt.
Unser Ziel: Gehäuse, die den technischen Teams das Leben erleichtern!

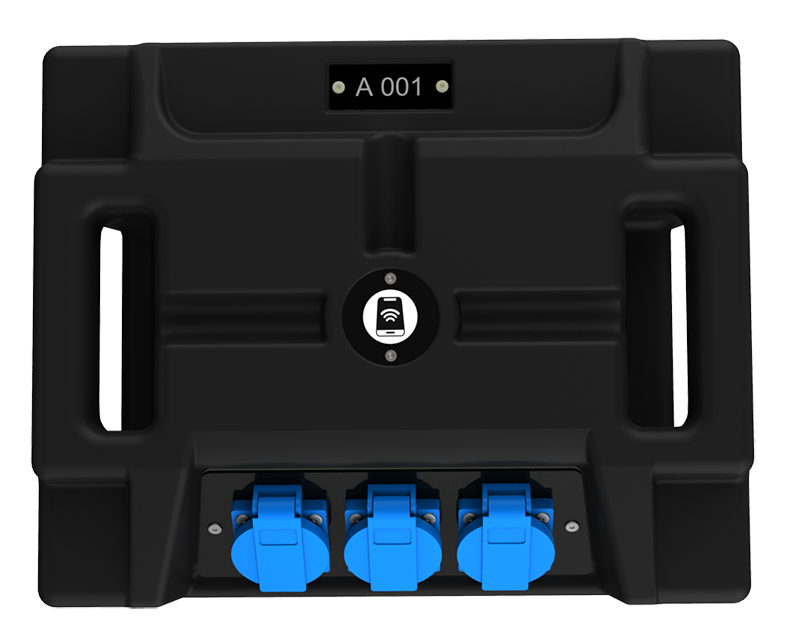

Stapelbarkeit
4 Sockel und die ergänzenden Formen im oberen Bereich garantieren ein sicheres Stapeln aller Modelle.

Griffbarkeit
Ein in die Hülle eingegossener Griff im oberen Teil der Rückseite des Gehäuses erleichtert
das Greifen

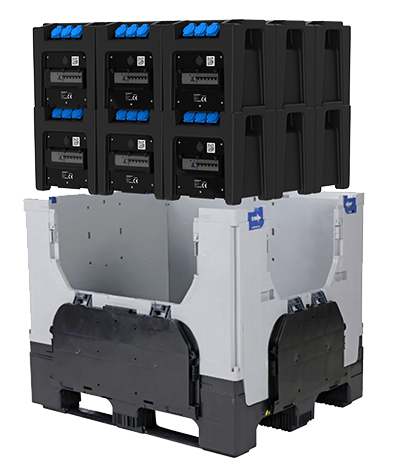

Transport & Lagerung
Die Verteiler werden in erhöhten Palettenkisten mit den Maßen 1200 x 1000 x 1080 mm geliefert:
36 Mini Cube-Gehäuse pro Palettenkiste, stapelbar

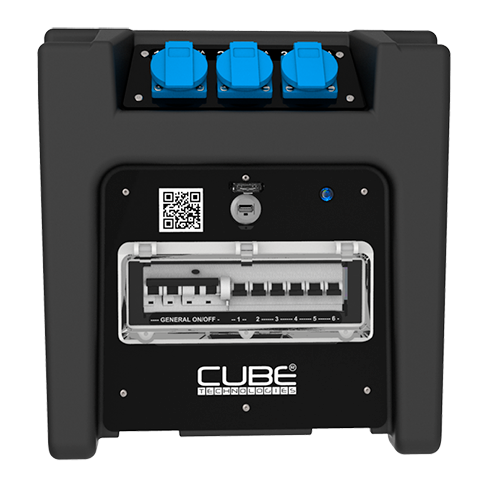

An der Vorderseite:

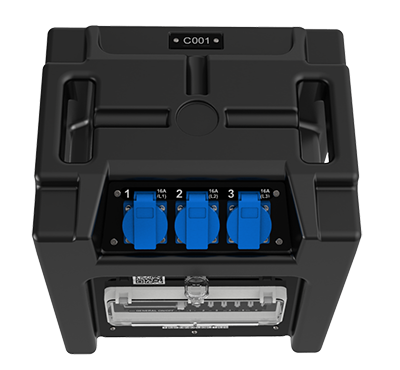

3 Steckdosen Typ F oder E (je nach Land) 16A/3P
auf einer geneigten Fläche, die den Zugang für den Aussteller erleichtert.

1 USB-Steckdose A oder C, 2A mit Schutzkappe IP44
Der USB-Sockel verfügt über eine blaue LED, mit der der Aussteller oder Techniker jederzeit überprüfen kann, ob das Gehäuse mit Strom versorgt wird.

1 QR-Code und 1 NFC-TAG
für den schnellen Anschluss der Anwendungen ACCESS TECH und ACCESS CLIENT an den Verteilerkasten.
Die URL des QR-Codes kann auf Wunsch zu einem externen Dienst (Website-Shop oder anderes) weitergeleitet werden.

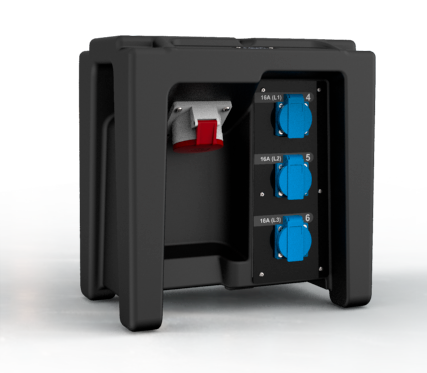

Auf der Rückseite:
3 Steckdosen 16A/3P
für den Anschluss der Beleuchtung und anderer fester Anschlüsse des Standes.

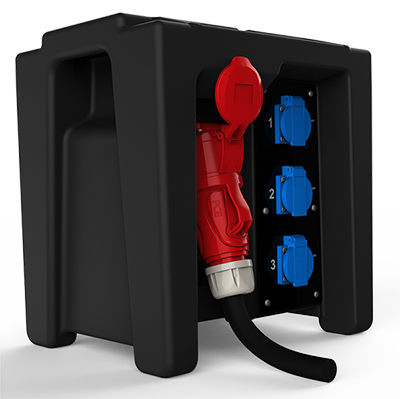

1 CEE/P17-Steckdosenleiste 32A/5P
vertikal positioniert und um 20° geneigt, um das Anschließen/Trennen zu erleichtern.


Zusammenfassung: Unser Bestsellermodell TC32A-TM6 ist wie folgt ausgestattet:

Einphasige Stromverteilung: 6 Steckdosen 16 A/3P
Dreiphasige Stromverteilung: 1 Steckdosenleiste CEE/P17 32 A/5P
Allgemeiner Schutz: 1 FI/LS-Schalter 32 A/3P+N/30 mA – C- Kurve (RCBO)
Schutz der einphasigen Steckdosen: 6 LS-Schalter 16 A/1P (C-Kurve)
Schutz der dreiphasigen Steckdose: durch den allgemeinen FI/LS-Schalter gewährleistet
Smartphone-Ladebuchse: USB 2A an der Vorderseite mit Schutzklappe
Gesteuerte Abschaltung: einzeln über Schütz 40A/3P
Signalisierung: Position der allgemeinen Abschaltung EIN/AUS
Zählung: dreiphasiger MID-Zähler

Um mehr über die Architektur der anderen dreiphasigen 32A-Modelle zu erfahren, kontaktieren Sie uns bitte.
