GAMME MINI CUBE LA SOLUTION 'HAUTE' PERFORMANCE
Les modèles MINI CUBE i/o (pour IN/OUT) et MINI CUBE standards sont la solution idéale pour une distribution électrique triphasée ET/OU monophasée.
Ils sont disponible en plusieures versions pour une distribution exposants jusqu'à 8 kW (distribution et recopie de l'alimentation monophasée) et jusqu'à 22kW (distribution mono et triphasée et recopie de l'alimentation monophasée).
Ce coffret offre de nombreuses possibilités, en complément de la gamme des coffrets COMPACT XS.
Ils sont disponible en plusieures versions pour une distribution exposants jusqu'à 8 kW (distribution et recopie de l'alimentation monophasée) et jusqu'à 22kW (distribution mono et triphasée et recopie de l'alimentation monophasée).
Ce coffret offre de nombreuses possibilités, en complément de la gamme des coffrets COMPACT XS.
Les modèles MINI CUBE i/o (pour IN/OUT) et MINI CUBE standards sont la solution idéale pour une distribution électrique triphasée ET/OU monophasée.
Ils sont disponible en plusieures versions pour une distribution exposants jusqu'à 8 kW (distribution et recopie de l'alimentation monophasée) et jusqu'à 22kW (distribution mono et triphasée et recopie de l'alimentation monophasée).
Ce coffret offre de nombreuses possibilités, en complément de la gamme des coffrets COMPACT XS.
Ils sont disponible en plusieures versions pour une distribution exposants jusqu'à 8 kW (distribution et recopie de l'alimentation monophasée) et jusqu'à 22kW (distribution mono et triphasée et recopie de l'alimentation monophasée).
Ce coffret offre de nombreuses possibilités, en complément de la gamme des coffrets COMPACT XS.

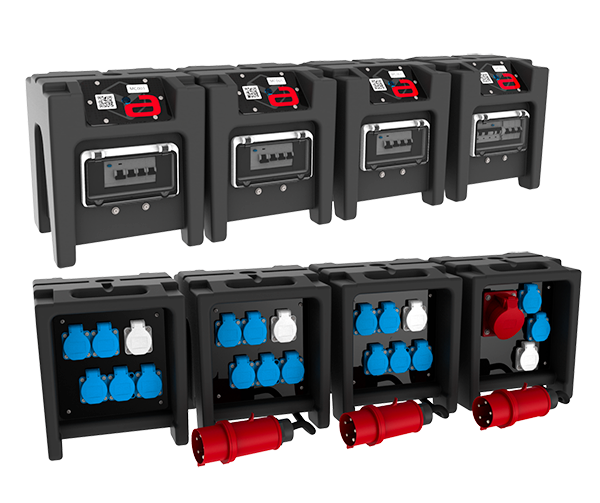

4 ARCHITECTURES IN/OUT 100% DE POLYVALENCE
MINI CUBE i/o1 monophasé 32A
Recopie 1x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o3 monophasé 32A
Recopie 3x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o5 monophasé 32A
Recopie 5x20A monophasée Distribution 6x16A monophasée (8kW max.)

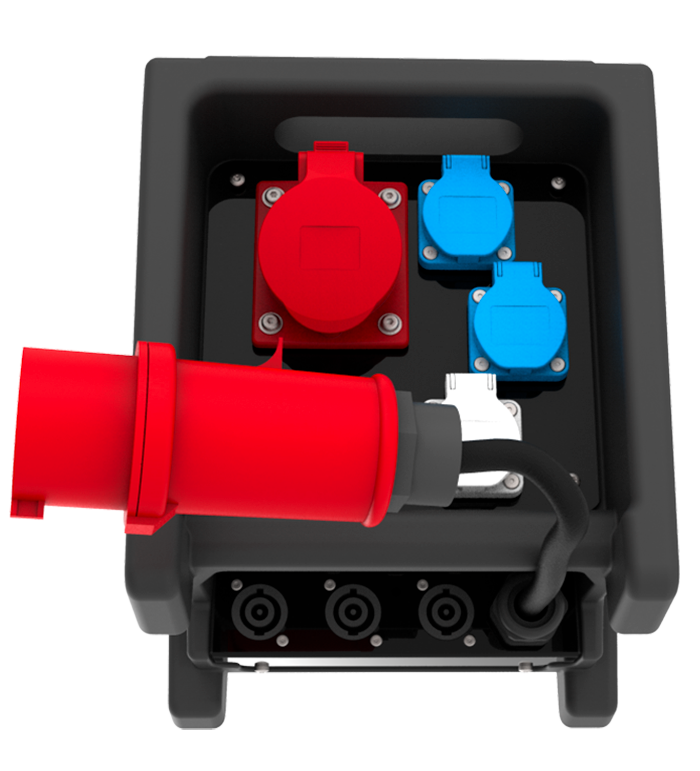

MINI CUBE i/o3 triphasé 32A
Recopie 3x32A monophasée Distribution 3x16A monophasée + 1 x 32A triphasée (22kW max.)
Recopie 1x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o3 monophasé 32A
Recopie 3x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o5 monophasé 32A
Recopie 5x20A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o3 triphasé 32A
Recopie 3x32A monophasée Distribution 3x16A monophasée + 1 x 32A triphasée (22kW max.)
MINI CUBE i/o1 monophasé 32A
Recopie 1x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o3 monophasé 32A
Recopie 3x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o5 monophasé 32A
Recopie 5x20A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o3 triphasé 32A
Recopie 3x32A monophasée Distribution 3x16A monophasée + 1 x 32A triphasée (22kW max.)
Recopie 1x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o3 monophasé 32A
Recopie 3x32A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o5 monophasé 32A
Recopie 5x20A monophasée Distribution 6x16A monophasée (8kW max.)
MINI CUBE i/o3 triphasé 32A
Recopie 3x32A monophasée Distribution 3x16A monophasée + 1 x 32A triphasée (22kW max.)

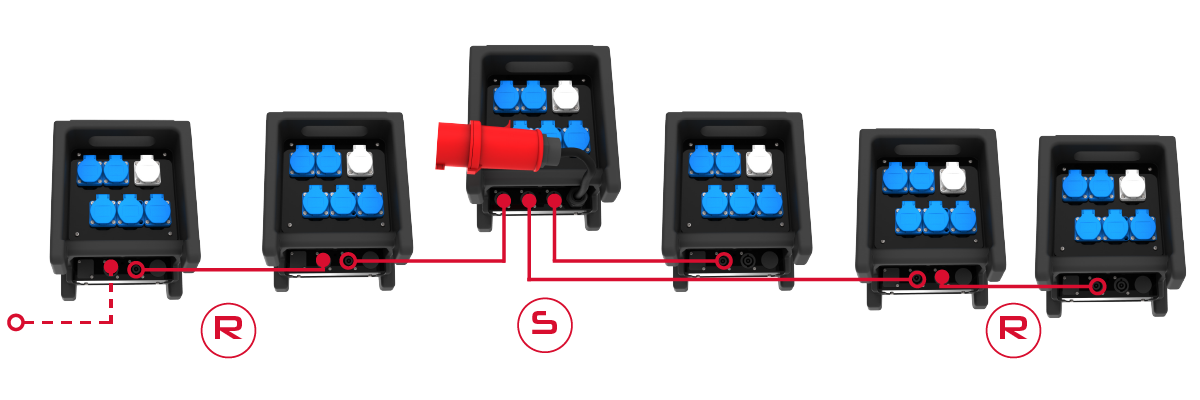

ARCHITECTURE FULL MCi/o

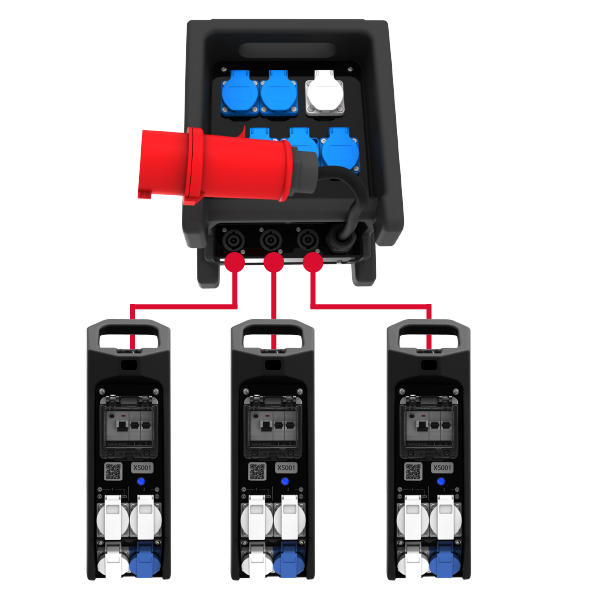

MC i/o3 + Compact XS32A
ARCHITECTURE MIXTE
Installation du coffret ‘SOURCE’
Le coffret SOURCE est un coffret de distribution posé au sol qui intègre un répartiteur (triphasé - monophasé) qui remplace le SPLITTER
Des coffrets toujours adaptés à la surface du stand
Ce type d’architecture permet d’équiper les stands de petite taille avec des coffrets COMPACT XS, éventuellement directement suspendus dans la structure du stand et équipés d’un verrouillage ‘anti-vol’
Le coffret SOURCE est un coffret de distribution posé au sol qui intègre un répartiteur (triphasé - monophasé) qui remplace le SPLITTER
Des coffrets toujours adaptés à la surface du stand
Ce type d’architecture permet d’équiper les stands de petite taille avec des coffrets COMPACT XS, éventuellement directement suspendus dans la structure du stand et équipés d’un verrouillage ‘anti-vol’
Installation du coffret ‘SOURCE’
Le coffret SOURCE est un coffret de distribution posé au sol qui intègre un répartiteur (triphasé - monophasé) qui remplace le SPLITTER
Des coffrets toujours adaptés à la surface du stand
Ce type d’architecture permet d’équiper les stands de petite taille avec des coffrets COMPACT XS, éventuellement directement suspendus dans la structure du stand et équipés d’un verrouillage ‘anti-vol’
Le coffret SOURCE est un coffret de distribution posé au sol qui intègre un répartiteur (triphasé - monophasé) qui remplace le SPLITTER
Des coffrets toujours adaptés à la surface du stand
Ce type d’architecture permet d’équiper les stands de petite taille avec des coffrets COMPACT XS, éventuellement directement suspendus dans la structure du stand et équipés d’un verrouillage ‘anti-vol’

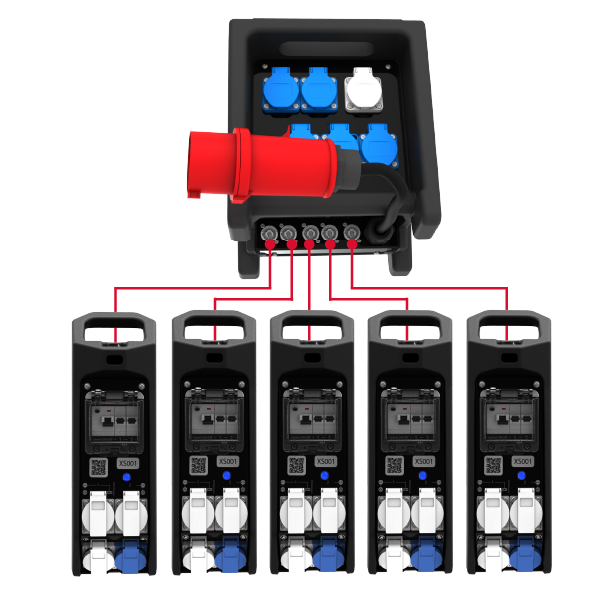

MC i/o5 + COMPACT XS18A

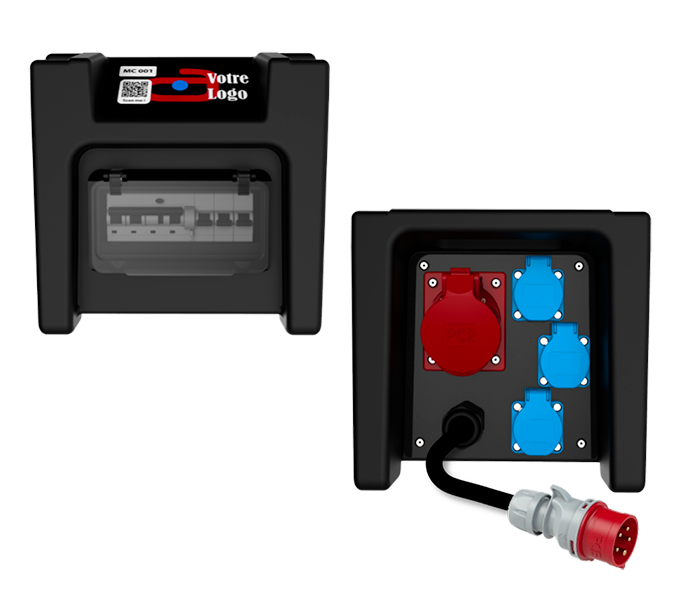

3 ARCHITECTURES MC STANDARD 100% DE PUISSANCE
Le modèle MINI CUBE triphasé standard existe en 3 versions :
MINI CUBE triphasé 16A, protection disjoncteur différentiel 16A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 16A triphasée (12kW max.)
MINI CUBE triphasé 32A, protection disjoncteur différentiel 32A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
MINI CUBE triphasé 32A, protection interrupteur différentiel 40A/2P, 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
* En option, il est possible de remplacer une prise 16A par une prise au fonctionnement 24h/24 (soit permanent), de couleur différente, protégée par un disjoncteur 2A courbe D (500W max.)
MINI CUBE triphasé 16A, protection disjoncteur différentiel 16A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 16A triphasée (12kW max.)
MINI CUBE triphasé 32A, protection disjoncteur différentiel 32A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
MINI CUBE triphasé 32A, protection interrupteur différentiel 40A/2P, 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
* En option, il est possible de remplacer une prise 16A par une prise au fonctionnement 24h/24 (soit permanent), de couleur différente, protégée par un disjoncteur 2A courbe D (500W max.)
Le modèle MINI CUBE triphasé standard existe en 3 versions :
MINI CUBE triphasé 16A, protection disjoncteur différentiel 16A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 16A triphasée (12kW max.)
MINI CUBE triphasé 32A, protection disjoncteur différentiel 32A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
MINI CUBE triphasé 32A, protection interrupteur différentiel 40A/2P, 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
* En option, il est possible de remplacer une prise 16A par une prise au fonctionnement 24h/24 (soit permanent), de couleur différente, protégée par un disjoncteur 2A courbe D (500W max.)
MINI CUBE triphasé 16A, protection disjoncteur différentiel 16A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 16A triphasée (12kW max.)
MINI CUBE triphasé 32A, protection disjoncteur différentiel 32A/3P+N, Courbe C – 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
MINI CUBE triphasé 32A, protection interrupteur différentiel 40A/2P, 30mA
Distribution 3x16A monophasée* + 1 x 32A triphasée (22kW max.)
* En option, il est possible de remplacer une prise 16A par une prise au fonctionnement 24h/24 (soit permanent), de couleur différente, protégée par un disjoncteur 2A courbe D (500W max.)

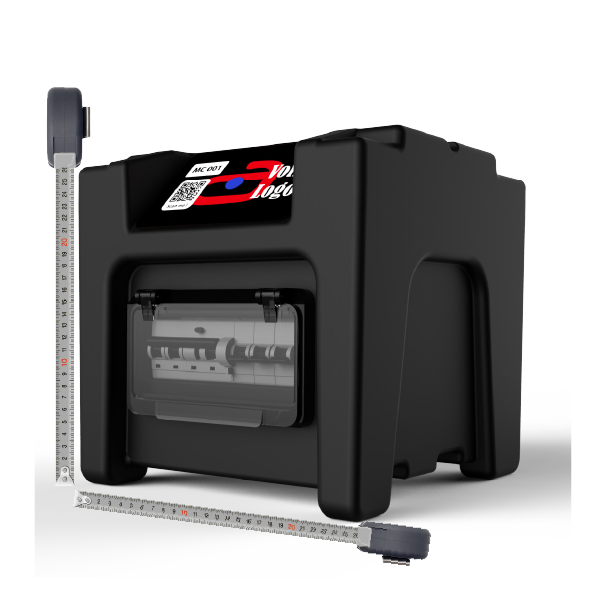

MINI CUBE IN/OUT (I/O)
MAXIMUM DE PERFORMANCE MINIMUM DE VOLUME
Les modèles MINI CUBE portent bien leur nom :
MINI CUBE i/o
H 30 cm x L 26 cm x P 26 cm
Poids : <5kg
MINI CUBE standard
H 26 cm x L 26 cm x P 26 cm
Poids : <5kg
Indice de protection : IP 44
MINI CUBE i/o
H 30 cm x L 26 cm x P 26 cm
Poids : <5kg
MINI CUBE standard
H 26 cm x L 26 cm x P 26 cm
Poids : <5kg
Indice de protection : IP 44
Les modèles MINI CUBE portent bien leur nom :
MINI CUBE i/o
H 30 cm x L 26 cm x P 26 cm
Poids : <5kg
MINI CUBE standard
H 26 cm x L 26 cm x P 26 cm
Poids : <5kg
Indice de protection : IP 44
MINI CUBE i/o
H 30 cm x L 26 cm x P 26 cm
Poids : <5kg
MINI CUBE standard
H 26 cm x L 26 cm x P 26 cm
Poids : <5kg
Indice de protection : IP 44
MINI CUBE STANDARD
Des coffrets 100% user-friendly
Les manipulations répétées lors des montages, démontages et l’entreposage ont été prises en compte.
Notre objectif : des coffrets qui facilitent la vie des équipes techniques !
Empilement
4 pieds et les formes complémentaires en partie haute garantissent un empilement sécurisé de tous les modèles
Installation
Une poignée moulée dans l’enveloppe, en partie haute de l’arrière du coffret, facilitela préhension
Transport & stockage
Les coffrets sont livrés en caisses palettes réhaussées 1200 x 1000 x 1080 mm : 36 coffrets Mini Cube par caisse palette, empilables
Notre objectif : des coffrets qui facilitent la vie des équipes techniques !
Empilement
4 pieds et les formes complémentaires en partie haute garantissent un empilement sécurisé de tous les modèles
Installation
Une poignée moulée dans l’enveloppe, en partie haute de l’arrière du coffret, facilitela préhension
Transport & stockage
Les coffrets sont livrés en caisses palettes réhaussées 1200 x 1000 x 1080 mm : 36 coffrets Mini Cube par caisse palette, empilables
Les manipulations répétées lors des montages, démontages et l’entreposage ont été prises en compte.
Notre objectif : des coffrets qui facilitent la vie des équipes techniques !
Empilement
4 pieds et les formes complémentaires en partie haute garantissent un empilement sécurisé de tous les modèles
Installation
Une poignée moulée dans l’enveloppe, en partie haute de l’arrière du coffret, facilitela préhension
Transport & stockage
Les coffrets sont livrés en caisses palettes réhaussées 1200 x 1000 x 1080 mm : 36 coffrets Mini Cube par caisse palette, empilables
Notre objectif : des coffrets qui facilitent la vie des équipes techniques !
Empilement
4 pieds et les formes complémentaires en partie haute garantissent un empilement sécurisé de tous les modèles
Installation
Une poignée moulée dans l’enveloppe, en partie haute de l’arrière du coffret, facilitela préhension
Transport & stockage
Les coffrets sont livrés en caisses palettes réhaussées 1200 x 1000 x 1080 mm : 36 coffrets Mini Cube par caisse palette, empilables

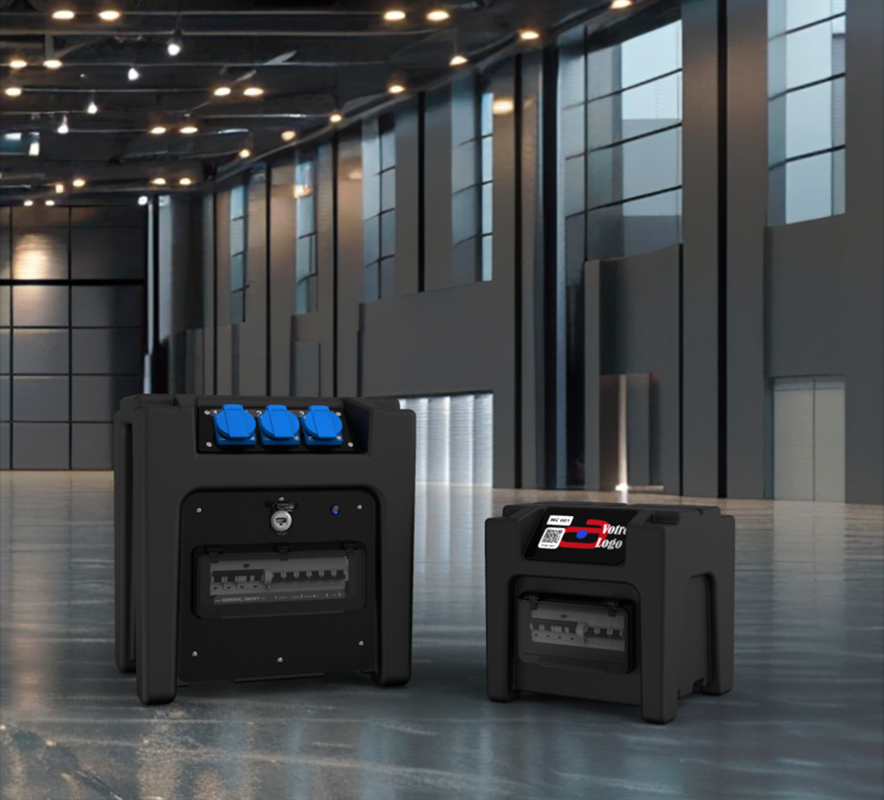

UNE ENVELOPPE ÉCO-CONÇUE ULTRA ROBUSTE
La norme qualité, appliquée par CUBE à tous les coffrets commercialisés !
L’enveloppe des coffrets est fabriquée en France et répond à des critères très exigeants, adaptés à l'utilisation dans un environnement EXPO.
Le rotomoulage :
En polyéthylène (PE) rotomoulé, 100% recyclable, monobloc, fabriqué en France. Le fort nervurage de l’enveloppe THE CUBE lui confère une stabilité et une robustesse très importantes.
Le microbillage :
L’enveloppe THE CUBE est microbillée. Ce procédé permet d’obtenir une surface rugueuse beaucoup moins sensible aux rayures et facilement lavable.
Le flammage :
L’enveloppe THE CUBE est flammée. Ce procédé consiste à passer la surface de l’enveloppe à la flamme. Il permet de durcir considérablement les arrêtes obtenues par microbillage. Le résultat est une enveloppe très résistante à l’abrasion malgré la souplesse de la matière.
L’enveloppe des coffrets est fabriquée en France et répond à des critères très exigeants, adaptés à l'utilisation dans un environnement EXPO.
Le rotomoulage :
En polyéthylène (PE) rotomoulé, 100% recyclable, monobloc, fabriqué en France. Le fort nervurage de l’enveloppe THE CUBE lui confère une stabilité et une robustesse très importantes.
Le microbillage :
L’enveloppe THE CUBE est microbillée. Ce procédé permet d’obtenir une surface rugueuse beaucoup moins sensible aux rayures et facilement lavable.
Le flammage :
L’enveloppe THE CUBE est flammée. Ce procédé consiste à passer la surface de l’enveloppe à la flamme. Il permet de durcir considérablement les arrêtes obtenues par microbillage. Le résultat est une enveloppe très résistante à l’abrasion malgré la souplesse de la matière.
La norme qualité, appliquée par CUBE à tous les coffrets commercialisés !
L’enveloppe des coffrets est fabriquée en France et répond à des critères très exigeants, adaptés à l'utilisation dans un environnement EXPO.
Le rotomoulage :
En polyéthylène (PE) rotomoulé, 100% recyclable, monobloc, fabriqué en France. Le fort nervurage de l’enveloppe THE CUBE lui confère une stabilité et une robustesse très importantes.
Le microbillage :
L’enveloppe THE CUBE est microbillée. Ce procédé permet d’obtenir une surface rugueuse beaucoup moins sensible aux rayures et facilement lavable.
Le flammage :
L’enveloppe THE CUBE est flammée. Ce procédé consiste à passer la surface de l’enveloppe à la flamme. Il permet de durcir considérablement les arrêtes obtenues par microbillage. Le résultat est une enveloppe très résistante à l’abrasion malgré la souplesse de la matière.
L’enveloppe des coffrets est fabriquée en France et répond à des critères très exigeants, adaptés à l'utilisation dans un environnement EXPO.
Le rotomoulage :
En polyéthylène (PE) rotomoulé, 100% recyclable, monobloc, fabriqué en France. Le fort nervurage de l’enveloppe THE CUBE lui confère une stabilité et une robustesse très importantes.
Le microbillage :
L’enveloppe THE CUBE est microbillée. Ce procédé permet d’obtenir une surface rugueuse beaucoup moins sensible aux rayures et facilement lavable.
Le flammage :
L’enveloppe THE CUBE est flammée. Ce procédé consiste à passer la surface de l’enveloppe à la flamme. Il permet de durcir considérablement les arrêtes obtenues par microbillage. Le résultat est une enveloppe très résistante à l’abrasion malgré la souplesse de la matière.
